歯磨き粉用シリカの分類

歯磨き粉用シリカの分類

歯磨き粉には、高構造と低構造の2種類のシリカがあります。製造工程は、フィルターケーキの含水率、すなわちウェットケーキの含水率に応じて分割される。ウェットケーキの含水率の70%以上が高構造品、すなわち増粘型であり、70%未満が低構造品、すなわち摩擦型である。(注:フィルターケーキ中のシリカと結合した水を構造水と呼びます。現在、二酸化ケイ素は主に摩擦型、透明摩擦型、一般型(包括型、混合型)、増粘型、超微細型に分けられる。

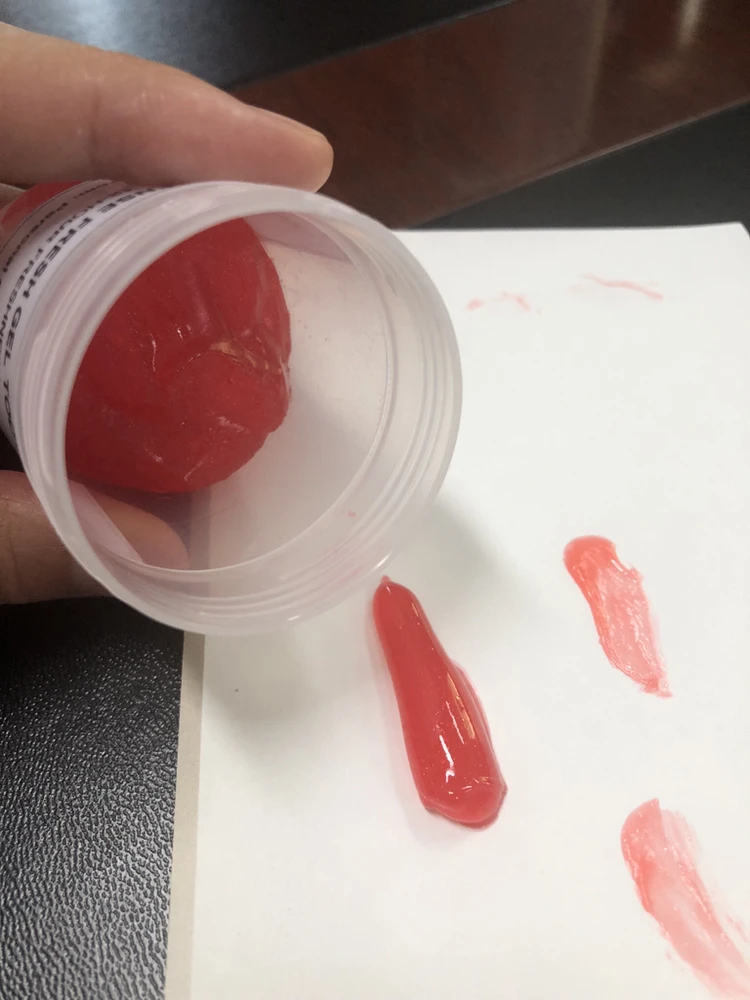

1. 摩擦シリカ

この種の二酸化ケイ素は低構造生成物であり、そのウェットケーキの含水率は70%未満、一般に約60%である。吸水率は小さく、一般に15~30ml/20g、吸油値は110~130ml/100g、比表面積は概ね170~220m2/gである。屈折率(n)は1.430~1.460であり、銅消費量は8~10mgである。この種の製品は、良好な分散および懸濁性能、コンパクトな粒子および強い摩擦を有する。摩擦剤として作られた歯磨き粉は、歯を傷つけることなく、細かいペースト、滑らかな味、良好な安定性を有する。ペーストの組織構造および外観を改善する上で満足のいく結果を達成している。透明な歯磨き粉は歯を太くするためによく使われますが、透明度は十分に高くありません。

2.摩擦透明タイプ:

吸水率は一般に25~40ml/20g、屈折率(n)は1.430~1.460、銅消費量は5~8mg、光透過率は摩擦式よりも優れているが、特定の増粘が悪い。この種の製品は、高い摩擦力と良好な光透過率を有する。それは強い歯のクリーニング力およびよいペーストの透明性が付いている透明な歯磨き粉になされる。これは、粉砕することなく、単一の増粘剤として使用することができます。

3.汎用:

吸水率は30~38ml/20g、屈折率(n)は1.430~1.460、銅消費量は3~5mgである。製品は一定の摩擦力を持ち、光透過率は摩擦タイプよりも優れていますが、摩擦透明タイプよりわずかに悪いです。一般に、歯磨き粉の歯牙洗浄能力や透明性を高めるために一定量の摩擦透明沈降シリカが配合されている。価格が比較的低いため、炭酸カルシウム歯磨き粉を配合して炭酸カルシウム歯磨き粉の摩耗を減らし、ペーストをより繊細にすることもできます。

4.増粘シリカ

この種のシリカは高構造生成物であり、そのウェットケーキの含水率は70%以上である。吸水率は38~45ml/20g、吸油値は300ml/100g以上、比表面積は一般に300m2/100g、屈折率(n)は1.430~1.460であり、光透過率が高く、一般に90%以上である。それはよい相溶性、非常に細かい粒子サイズおよび優秀な水力を有する。その構造的特徴は、シランアルコール遺伝子が架橋されて三次元骨格構造を形成していることである。したがって、シリカ水分散液は、一定の稠度および良好なチクソトロピー性を有する。無機ゲルと一緒に一般的な歯磨き粉に使用されると、いくつかの増粘剤の投与量を減らし、ペーストのストライピングおよび分散性を改善し、ペーストの安定性を改善する上で積極的な役割を果たすことができる。それを単独で使用して作られた透明な歯磨き粉は、透明性が良いです。しかし、摩擦力がほとんどないため、時間の経過とともに洗浄力が低すぎるため、歯の表面が黄色に変わります。そのため、フリクションタイプと組み合わせて使用することが多い。

5.超微細タイプ:

吸水率は40~50ml/20gであり、光透過率は極めて高く、一般に95%より大きく、屈折率(n)は1.430~1.460である。この製品の増粘効果は非常に良いです。それだけでできた透明な歯磨き粉は透明性が良く、水のようにもなれますが、摩擦力がほとんどないためRDA値の高い透明摩擦タイプと組み合わされることが多いです。これは、高品位透明歯磨き粉を作るために使用されます。
